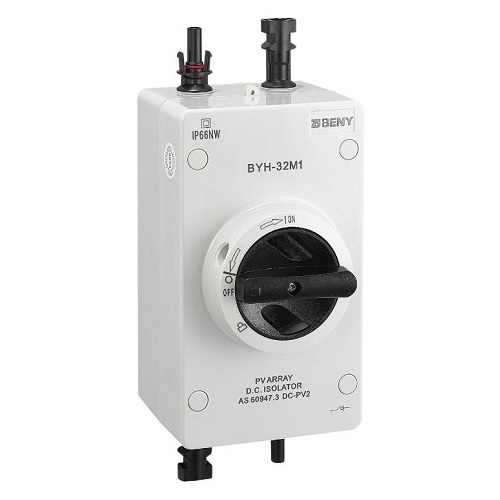

DC jungiklis 2P, 32A, 1000VDC, MC4, IP66

Aprašymas

Nuolatinės srovės izoliatoriaus jungiklis DC grandinės atjungimui ir PV instaliacijos valdymui; iki 1000V / 32A, su rankena, su vožtuvu, saugiam naudojimui ir priežiūrai.
Gali būti plačiai naudojamas gyvenamuosiuose ir komerciniuose saulės fotovoltiniuose įrenginiuose.
Tai pirmasis nuolatinės srovės jungiklis atitinkantis AS 60947.3:2018 DC-PV2 standartus, jis gali būti naudojamas visame pasaulyje PV nuolatinės srovės sistemose.
Ypatybės:
2 kontaktų, 1000V DC, 32A.
Be jungimo krypties apribojimo.
Atsparus ugniai ir UV spinduliams.
PV saulės sistema efektyviai atjungiama per <3ms. Jungiklis užrakinamas išjungimo padėtyje. Gamyklinis MC4 laidų privirinimas leidžia išvengti nesandaraus laidų sujungimo ar nesėkmingo montavimo. Sertifikatai: IEC/EN 60947-3, AS/NZS 5033:2014; DC-21B, DC-PV2.
Techniniai duomenys:
Kontaktų skaičius: 2.
Nominali įtampa (Ue): DC 1000V.
Izoliacijos įtampa (Ui): DC 1200V.
Nominali srovė (In): 16A/ 25A/ 32A.
Maksimali srovė: 32A.
Nominali impulsų atsparumo įtampa (Uimp): 8kV.
Mechaninis tarnavimo laikas: 15000 ciklų.
Elektrinis tarnavimo laikas: 1000 ciklų.
Jungčių tipas: M4 (min 1.2Nm, maks. 1.8Nm).
Laidų skerspjūvio plotas: maks. 4-16mm2.
Atjungimo laikas:<3ms. Saugos klasė: IP66 korpusui, IP20 jungikliui. Matmenys: 188x99x108 mm. Darbinė temperatūra: -40°C iki 85°C.
Garantija: 24 mėn.
