Revopoint MetroY Ultra 3D skaitytuvas – CCM Edition

Aprašymas

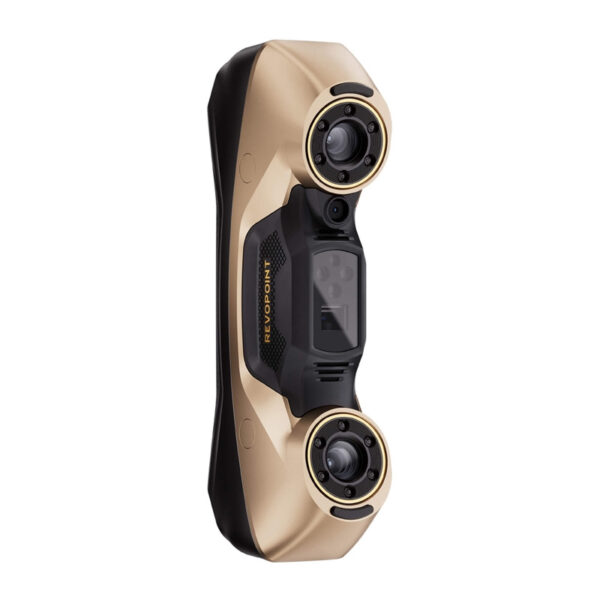

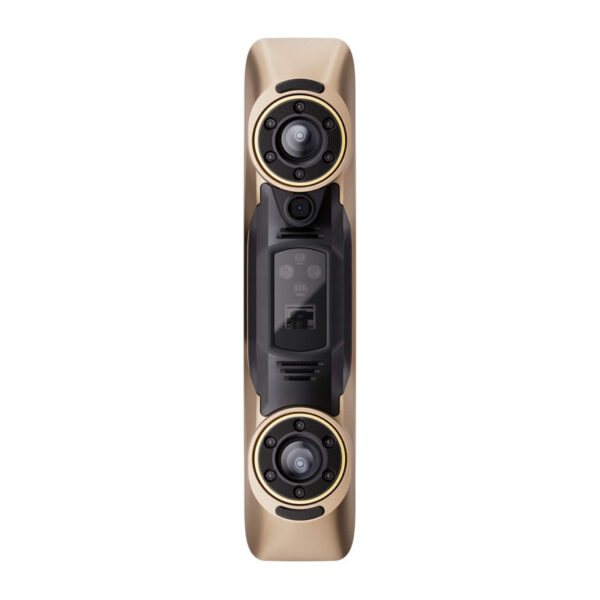

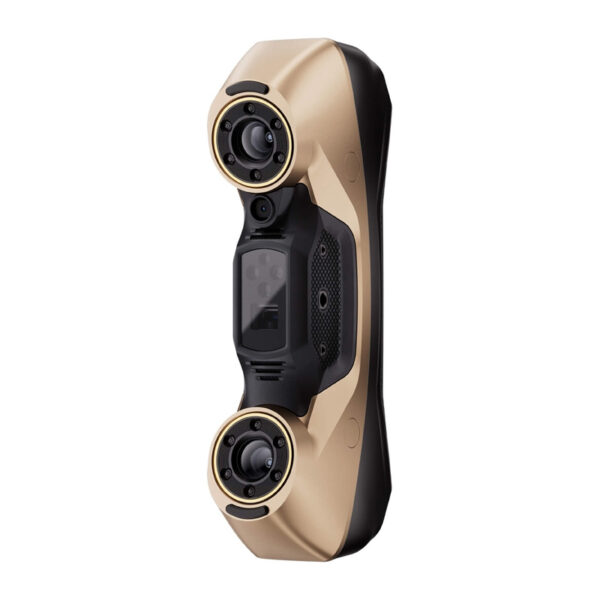

Revopoint MetroY Ultra 3D skeneris – CCM Edition

Revopoint MetroY Ultra yra pažangus pramoninio lygio 3D skeneris, kuriame mėlynos šviesos technologija derinama su daugialinijiniu lazeriu ir struktūrizuota šviesa, pasiekiant iki 0,015 mm tikslumą viename kadre. Įrenginys veikia iki 90 kadrų per sekundę greičiu ir fiksuoja iki 3 000 000 taškų per sekundę, todėl objektų atvaizdavimas vyksta greitai ir itin tiksliai. Dėl Wi-Fi 6 ryšio galimas duomenų perdavimas realiuoju laiku, o Revo Metro ir Revo Measure programinės įrangos palaikymas užtikrina visą darbo eigą – nuo skenavimo iki pažangių matavimų. CMM Edition išplečia įrenginio galimybes tikslumo patikros ir metrologinių matavimų funkcijomis, todėl tai yra idealus sprendimas profesionaliai kokybės kontrolei.

Pramoninio lygio matavimo tikslumas

Skeneris užtikrina iki 0,015 mm tikslumą viename kadre ir 0,015 mm + 0,04 mm × L (m) tūrinį tikslumą, garantuodamas nuoseklius ir patikimus matavimo rezultatus. CMM Edition versijoje galima greitai patikrinti tikslumą tiesiog darbo vietoje, naudojant metrologinio lygio rutulinę plokštę. Vieno paspaudimo funkcija leidžia akimirksniu patikrinti atstumus tarp rutulių centrų ir palyginti juos su etaloninėmis vertėmis, taip užtikrinant neatidėliotiną skenavimo tikslumo įvertinimą.

Greitas ir lankstus skenavimas bet kokiomis sąlygomis

MetroY Ultra užtikrina skenavimą iki 90 FPS greičiu ir fiksuoja iki 3 000 000 taškų per sekundę, o tai žymiai pagreitina darbą net su sudėtingesnėmis detalėmis. Įrenginys gali veikti esant iki 100 000 liuksų apšvietimui, todėl tinka ir pramoninei aplinkai. Galimybė skenuoti objektus, kurių aukštis yra nuo maždaug 50 mm iki 1 000 mm, leidžia skenerį naudoti tiek smulkioms detalėms, tiek didesniems komponentams.

5 skenavimo režimai, pritaikyti užduotims

Įrenginys siūlo penkis skenavimo režimus naudojant mėlyną šviesą, leidžiančius pasirinkti tinkamiausią metodą konkrečiai užduočiai. Didelės spartos (High Speed) režimas su 34 kryžminėmis linijomis leidžia greitai fiksuoti duomenis, detalių (Details) režimas su 15 lygiagrečių linijų užtikrina aukštą detalumą, o vienos linijos režimas leidžia atvaizduoti gilias skyles. Be to, viso lauko struktūrizuota šviesa idealiai tinka didesniems paviršiams, o automatinio sukamojo stalo režimas leidžia patogiai, be priežiūros skenuoti mažesnes detales.

Pažangūs matavimai ir duomenų analizė

CMM Edition naudoja Revo Measure programinę įrangą su PTB sertifikuotais algoritmais, užtikrinančiais atitiktį tarptautiniams metrologijos standartams. Patikrinus tikslumą, galima sklandžiai pereiti prie detalių skenavimo ir duomenų importavimo į matavimo aplinką, kurioje galima atlikti išsamią analizę, matavimus ir generuoti ataskaitas. Intuityvi sąsaja ir duomenų vizualizacija palengvina darbą ir sutrumpina rezultatų gavimo laiką.

Belaidis veikimas

Dėl Wi-Fi 6 ir belaidžio skenavimo galimybių vartotojai gali dirbti nevaržomi laidų. Vaizdo rodymo funkcija leidžia stebėti skenavimo eigą keliuose įrenginiuose vienu metu, o tai padidina proceso kontrolę ir palengvina komandinį darbą. Šis sprendimas puikiai tinka tiek projektavimo biuruose, tiek gamybos aplinkoje.

Platus pritaikymas pramonėje ir inžinerijoje

MetroY Ultra CMM Edition naudojamas visur, kur svarbus tikslumas ir galimybė patikrinti rezultatus – nuo atvirkštinės inžinerijos ir greitojo prototipų kūrimo iki išsamios kokybės kontrolės. Galimybė palyginti rezultatus su etaloniniais duomenimis ir generuoti ataskaitas paverčia šį įrenginį visapusišku įrankiu dirbant su 3D matavimais.

Komplektacija

• Skeneris
• Trikojis
• USB Type-C į Type-C laidas
• Maitinimo adapteris
• Modelio pavyzdys
• 6 mm žymekliai (500 vnt.)
• Dviašis sukamasis stalas
• Nešiojimo dėklas
• Kalibravimo plokštė
• Mobile Kit (4-osios kartos)
• Kalibravimo plokštė su rutuliais
• Revo Measure programinė įranga (1 metų licencija)
