LCR matuoklis FNIRSI LCR-ST2

Aprašymas

FNIRSI LCR-ST2 LCR testeris

Darbas su elektroniniais komponentais reikalauja įrankio, kuriame dera tikslumas, greitis ir naudojimo paprastumas. FNIRSI LCR-ST2 siūlo platų matavimo galimybių spektrą, kelių dažnių ir bandymo įtampos lygių palaikymą, išmaniąsias analizės funkcijas bei du tiriamų komponentų prijungimo būdus. Aiškus spalvotas ekranas su automatiniu vaizdo pasukimu, kompaktiškas pinceto tipo dizainas ir įkraunama baterija, užtikrinanti iki maždaug 3 valandų veikimą, daro šį prietaisą idealiu tiek techninės priežiūros centrams, tiek darbui lauko sąlygomis. Šis universalus testeris palengvina atskirų komponentų diagnostiką ir serijinį elektroninių komponentų testavimą.

Platus matavimo diapazonas ir išsami parametrų analizė

Testeris leidžia tiksliai išmatuoti varžą nuo 10 mΩ iki 10 MΩ, talpą nuo 1 pF iki 22 mF, induktyvumą nuo 1 μH iki 10 H, įtampą iki ±30 V ir diodus, kurių tiesioginė įtampa iki 0,7 V. Be pagrindinių verčių, prietaisas taip pat rodo svarbius elektrinius parametrus, tokius kaip D, Q, Z, X, θ ir ESR, leidžiančius atlikti išsamią tiriamo komponento savybių analizę. Automatinis rezistorių, kondensatorių ir induktorių atpažinimas dar labiau pagreitina procesą, nes nebereikia rankiniu būdu pasirinkti matavimo tipo.

Lankstūs nustatymai įvairioms reikmėms

FNIRSI LCR-ST2 leidžia pritaikyti matavimo sąlygas pagal tiriamo komponento tipą. Galimi penki bandymo dažniai (100 Hz, 120 Hz, 1 kHz, 10 kHz ir 100 kHz), leidžiantys profesionaliai išanalizuoti daugelį elektroninių komponentų tipų. Be to, galite pasirinkti vieną iš keturių RMS bandymo įtampos lygių (0,1 V, 0,3 V, 0,6 V arba 1,0 V), kad padidintumėte matavimo stabilumą ir tikslumą, atsižvelgiant į tiriamo komponento charakteristikas.

Išmaniosios funkcijos diagnostikai paspartinti

Prietaise įdiegtas viso diapazono nuskaitymo režimas nuo 100 Hz iki 100 kHz, leidžiantis vienu matavimu greitai išanalizuoti komponento dažninę charakteristiką. Testeris taip pat siūlo išmaniąją funkciją, skirtą komponentų rūšiavimui pagal nurodytas nominalias vertes ir tolerancijas, automatiškai klasifikuojant juos kaip atitinkančius arba neatitinkančius reikalavimų masinės gamybos testavimo metu. Papildomas privalumas – vienalaikis ekvivalentinių verčių rodymas nuosekliosios ir lygiagrečiosios konfigūracijos režimais, kas padeda sumažinti parazitinių parametrų įtaką ir padidina rezultatų tikslumą. Praktinės HOLD, Max ir Min funkcijos leidžia patogiai įrašyti ir analizuoti matavimų rezultatus. Prietaisas taip pat leidžia vienu metu rodyti du matavimo parametrus, o tai palengvina rezultatų analizę.

Du matavimo būdai ir naudojimo paprastumas

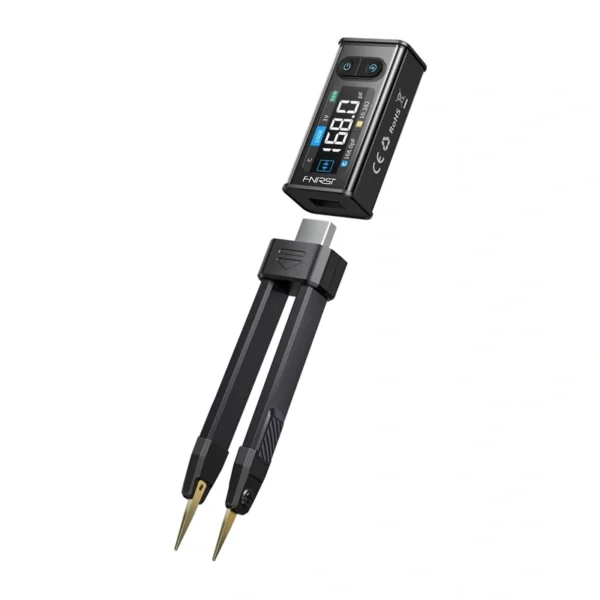

LCR-ST2 modelis sujungia pinceto dizainą su galimybe naudoti Kelvin zondą. Tiesūs ir lenkti zondo antgaliai leidžia lengvai suimti mažus paviršinio montavimo (SMD) komponentus, o Kelvin gnybtas užtikrina tikslius keturių laidų matavimus didesniems komponentams ir komponentams su išvadais. Naudotojo patogumą didina 1,47 colio HD spalvotas ekranas su automatinio pasukimo funkcija, kuri pritaiko orientaciją pagal tai, kaip laikomas prietaisas, užtikrindama patogų darbą tiek dešiniarankiams, tiek kairiarankiams. Magnetinis laikiklis leidžia lengvai laikyti testerį ir visada turėti jį po ranka.

Mobilus, paruoštas naudojimui dizainas

Lengvas, pinceto formos korpusas daro testerį idealų naudojimui laboratorijoje, servise ir lauko sąlygomis. Integruota 300 mAh ličio baterija užtikrina iki maždaug 3 valandų nepertraukiamo veikimo, o modernus USB-C prievadas leidžia patogiai įkrauti prietaisą. Be to, testeris palaiko įtampos matavimus iki ±30 V, todėl tinka tiek kasdienei diagnostikai, tiek pažangesnėms elektronikos reikmėms.

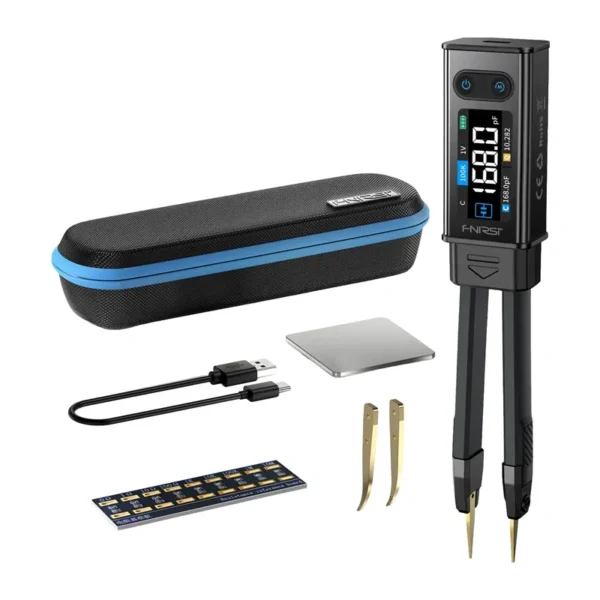

Komplektacija

• LCR testeris
• laikymo dėklas
• lenktas zondas
• trumpiklis
• duomenų kabelis
• naudotojo vadovas
