FNIRSI TSG3020 funkcijų generatorius

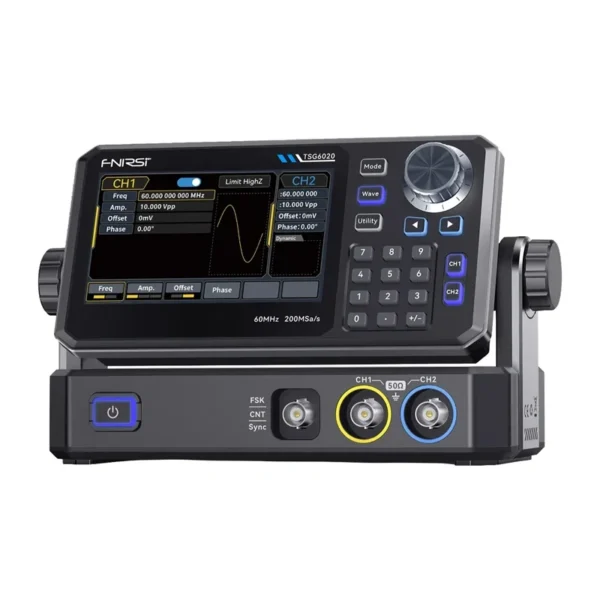

FNIRSI TSG3020 sujungia aukštą signalo generavimo tikslumą su intuityviu valdymu, todėl idealiai tinka naudoti laboratorijose, dirbtuvėse ir lauko sąlygomis. Jo dviejų kanalų konstrukcija, iki 60 MHz išėjimo dažnis, 200 MSa/s diskretizacijos dažnis ir 14 bitų skiriamoji geba leidžia generuoti aukštos kokybės signalus su minimaliais iškraipymais. Prietaisas siūlo platų standartinių ir savavališkų bangų formų pasirinkimą, palaiko šešių tipų moduliaciją bei dažnio skleidimo funkciją, o įmontuotas dažnio matuoklis dar labiau išplečia jo matavimo galimybes. Komplektą papildo aiškus jutiklinis ekranas, pažangios signalo kokybės gerinimo technologijos ir tvirtas korpusas, skirtas intensyviam naudojimui.

Du nepriklausomi kanalai

Generatorius turi du nepriklausomus išėjimo kanalus, leidžiančius vienu metu generuoti du skirtingus signalus ir palengvinančius sudėtingesnius matavimus. Maksimalus išėjimo dažnis yra 60 MHz, o amplitudės diapazonas optimizuotas įvairioms apkrovos ir dažnio konfigūracijoms. Esant didelei varžai, diapazonas yra nuo 2 mVpp iki 20 Vpp dažniams iki 10 MHz ir nuo 2 mVpp iki 10 Vpp virš 10 MHz. Su 50 Ω apkrova generatorius siūlo diapazoną nuo 1 mVpp iki 10 Vpp dažniams iki 10 MHz ir nuo 1 mVpp iki 5 Vpp dažniams virš 10 MHz. 200 MSa/s diskretizacijos dažnis ir 14 bitų vertikali skiriamoji geba užtikrina tikslų bangos formos atkūrimą, smulkiausių detalių išsaugojimą ir labai mažus iškraipymus.

Standartinės ir savavališkos bangų formos

TSG3020 generuoja dažniausiai naudojamas bangų formas, tokias kaip sinusinė, kvadratinė, rampa (pjūklinė), impulsinė, triukšmo ir nuolatinės srovės (DC). Jis taip pat palaiko pasirinktines savavališkas bangų formas, sukurtas taškas po taško, leidžiančias tiksliai atkurti net labai sudėtingus signalus. „VeriPoint“ technologija leidžia generuoti savavališkas bangų formas su diskretizacijos dažniu nuo 1 µSa/s iki 200 MSa/s, išlaikant visą signalo detalumą ir labai mažą virpesį (jitter) žemiau 200 ps. „ZeroSurge“ technologija užtikrina aukščiausią kvadratinių, impulsinių ir pjūklinių bangų formų kokybę, apribodama viršįtampį iki maksimaliai 1% ir užtikrindama labai trumpą kilimo bei kritimo laiką iki 13,5 ns. Rezultatas – aštrūs kraštai ir didesnis tikslumas testuojant elektronines grandines.

Pažangi moduliacija

Generatorius palaiko šešis moduliacijos tipus (AM, FM, PM, FSK, ASK ir PSK), todėl puikiai tinka skaitmeninių ryšio sistemų ir radijo įrangos testavimui. Dažnio skleidimo funkcija veikia linijiniu arba logaritminiu režimu, o skleidimo laiką galima reguliuoti nuo 1 ms iki 500 s ±0,1% tikslumu. Šios galimybės leidžia patogiai analizuoti filtrų charakteristikas ir tiriamų sistemų dažninę charakteristiką. Įmontuotas 7 skaitmenų dažnio matuoklis palaiko TTL signalus nuo 100 mHz iki 100 MHz diapazone, matuodamas dažnį, periodą ir užpildos koeficientą ±51 ppm tikslumu.

Patogus valdymas kiekvienai užduočiai

FNIRSI TSG3020 užtikrina labai aukštą signalo kokybę net ir reikliose srityse. Jis siūlo amplitudę nuo 1 mVpp iki 10 Vpp esant 50 Ω apkrovai, fazinį triukšmą, neviršijantį -125 dBc/Hz esant 10 MHz ir 10 kHz nuokrypiui, bei harmoninius iškraipymus žemiau -40 dBc 30–60 MHz diapazone. Prietaisą lengva valdyti dėl 4,3 colio spalvoto TFT-LCD jutiklinio ekrano, papildyto fiziniais mygtukais, kurie leidžia greitai keisti parametrus. Veikimo metu ekrane rodoma bangų formų peržiūra ir esama generatoriaus būsena, o tai palengvina visų nustatymų konfigūravimą ir stebėjimą.

Plačios konfigūravimo galimybės

Generatorius turi visapusiškas išėjimo apsaugos funkcijas, įskaitant kanalų izoliaciją, apsaugą nuo įžeminimo ir TTL suderinamą sinchronizacijos išėjimą, užtikrinančius saugų ir stabilų veikimą net ir sudėtingomis sąlygomis. Efektyvi aušinimo sistema su aliuminio radiatoriumi ir tyliu ventiliatoriumi palaiko optimalią temperatūrą, užtikrindama, kad prietaisas išlaikytų stabilų veikimą net ir ilgai naudojant. Neištrinamoji atmintis leidžia išsaugoti iki 24 pasirinktinių savavališkų bangų formų ir akimirksniu jas atkurti be pakartotinio konfigūravimo. TSG3020 palaiko nepertraukiamo veikimo režimą, „gated“ išėjimą, moduliaciją ir skleidimo funkciją, suteikdamas didelį lankstumą kuriant matavimo sistemas ir automatizuotus testavimo įrenginius.

Į komplektą įeina

• funkcijų generatorius
• įkrovimo adapteris
• Type-C įkrovimo laidas
• duomenų perdavimo laidas
• matavimo laidas
• krokodilo tipo gnybtai
• naudotojo vadovas
